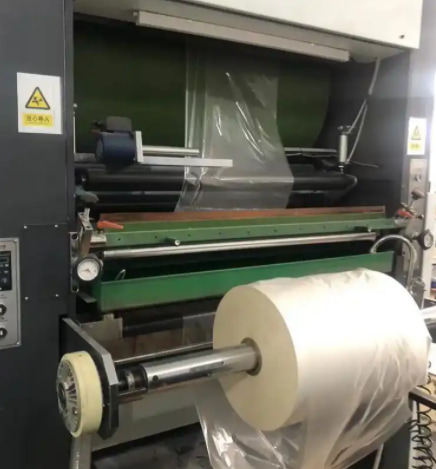

Máy cán màng nhựa đùn hai máy chủ GC90-FMS800 được thiết kế đặc biệt cho quy trình cán màng túi van.
Tên sản phẩm :
Plastic extrusion coating lineMã số mặt hàng :
GC90-FMS800Số lượng đặt hàng tối thiểu (MOQ) :
1Sự chi trả :
30% advance payment, 70% balance before shipment or negotiableNguồn gốc sản phẩm :
xiamen,chinaCảng vận chuyển :
XIAMEN or Or according to your needsThời gian giao hàng :
3 monthsDây chuyền ép đùn nhựa và phủ
Máy cán màng nhựa đùn hai trục chính GC90-FMS800 được thiết kế đặc biệt cho quy trình cán màng túi van. Máy sử dụng cấu trúc tích hợp hai trục chính, hai khuôn, hai trục lăn composite, có thể thực hiện cán màng liên tục hai mặt cho vải dệt nhựa hình trụ trong một quy trình sản xuất. Thiết bị được trang bị hệ thống điều khiển thông minh (PLC Siemens + màn hình cảm ứng tiếng Trung), hỗ trợ tự động hiệu chỉnh sai lệch, điều chỉnh tốc độ đồng bộ, kiểm soát trọng lượng chính xác và giám sát dữ liệu sản xuất theo thời gian thực, giúp nâng cao đáng kể hiệu quả sản xuất và chất lượng cán màng, phù hợp với nhu cầu cán màng công nghiệp đòi hỏi độ chính xác cao và khối lượng lớn.
Ⅰ. Các thông số kỹ thuật cốt lõi
| Thông số | Giá trị/phạm vi |
| Chiều rộng cán màng | 200-700 mm |
| Độ dày lớp màng | 0,008-0,03 mm |
| Tốc độ thiết kế cơ khí | 250 m/phút |
| Thể tích đùn tối đa (máy đơn) | 200 kg/giờ |
| Tổng công suất | 100 kW |
| Kích thước (chiều dài × chiều rộng × chiều cao) | 14,5 m × 7,5 m × 3,5 m |
| Đường kính cuộn dây tối đa | 1500 mm |
| Luồng không khí | 0,6 m³/phút |
| Cung cấp nước | 0,5 m³/phút |
II. Các thành phần cốt lõi và chức năng của thiết bị
1. Hệ thống ép đùn nhựa
Đơn vị ép đùn trục vít đôi
Vật liệu trục vít: Thép hợp kim 38CrMoAlA (đường kính 90mm), được trang bị bộ thay lưới lọc nhanh để đảm bảo trộn đều và ép đùn vật liệu ổn định.
Cấu hình truyền động: Động cơ biến tần 22kW (thương hiệu Shilin) + biến tần Huichuan, hỗ trợ điều chỉnh tốc độ vô cấp.
Hệ thống điều khiển nhiệt độ: Thiết bị tự điều chỉnh PID Omron, với bộ gia nhiệt bằng gốm (30kW), độ chính xác điều khiển nhiệt độ ±0,5℃.

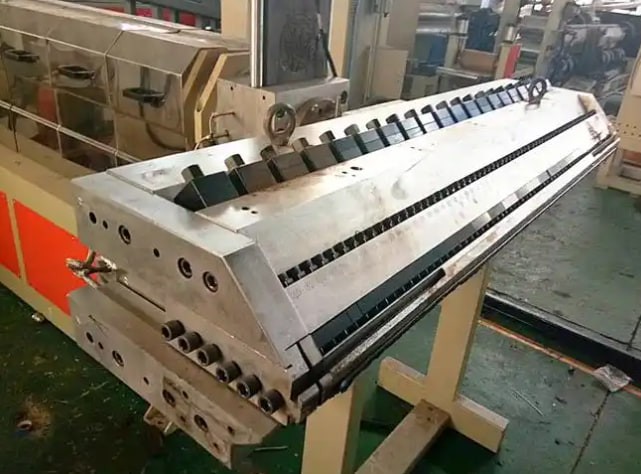

Đầu khuôn kiểu T
Vật liệu: Thép đặc biệt crom niken molypden 5, thiết kế gia nhiệt bên trong (6kW/bộ), chiều rộng đầu khuôn có thể điều chỉnh (200-1050mm).
Kiểm soát nhiệt độ: Sử dụng thiết bị Omron kết hợp với cặp nhiệt điện độ chính xác cao của Đài Loan để đảm bảo dòng chảy nóng chảy đồng đều, không có vùng chết.
2. Bộ phận tự động cuộn và cán màng.
Bộ tháo cuộn đầu tiên
Hệ thống điều khiển lực căng hoàn toàn tự động, hỗ trợ thay cuộn vải tự động 140m, được trang bị trục giãn nở khí 1500mm và cảm biến lực căng Kairuida, giúp vận chuyển cuộn vải trơn tru.
Giá cuộn đôi, thiết bị nâng kiểu giàn tích hợp (tải trọng động 1 tấn), hiệu suất thay cuộn tăng 50%.
Bộ phận ép màng
Máy cán nguội khổ lớn mờ: đường kính 700mm, quy trình làm nguội xoắn ốc, tạo hình bề mặt cán nhanh chóng.
Con lăn ép màng silicon: đường kính 250mm, với xi lanh QGB (125×80mm), áp lực đồng đều và có thể điều chỉnh.
Con lăn gia nhiệt sơ bộ: đường kính 350mm, động cơ biến tần 5.5kW, điều khiển nhiệt độ gia nhiệt sơ bộ chính xác.
3. Hệ thống điều khiển thông minh và hệ thống phụ trợ
Hệ thống điều khiển trung tâm
PLC Siemens + màn hình cảm ứng tiếng Trung 10 inch, hỗ trợ điều chỉnh tốc độ đồng bộ cho máy đùn, máy cán màng và máy cuộn.
Chức năng: Giám sát trực tuyến dữ liệu sản xuất (bảng ghi ca làm việc, cảnh báo lỗi), nhập trực tiếp trọng lượng cán màng, điều chỉnh thông số chỉ bằng một nút bấm.
Hệ thống thu hồi vật liệu cạnh
Tích hợp trục dao cắt tỉa + quạt thổi cạnh (2,2kW), với bộ phận nghiền vật liệu cạnh và thiết bị cấp liệu tự động, để đạt được khả năng tái chế 100% vật liệu phế thải.
Bộ cuộn dây
Khung cuốn ma sát hai trạm, hỗ trợ thay cuộn tự động mà không cần dừng; trục giãn nở khí 8 inch + con lăn ép bằng cao su đảm bảo cuốn trơn tru và không bị nhăn.
Bộ điều chỉnh độ căng bằng chiết áp chính xác, phù hợp với cuộn giấy đường kính lớn 1500mm.
III. Những ưu điểm cốt lõi của thiết bị
Ép màng hai mặt hiệu quả: hai máy chính hoạt động đồng bộ, thực hiện ép màng hai mặt chỉ trong một quy trình duy nhất, tăng năng suất sản xuất lên 30%.
Điều khiển thông minh và chính xác: màn hình cảm ứng trực tiếp cài đặt trọng lượng gam, điều khiển nhiệt độ PID + hiệu chỉnh sai lệch EPC, giảm sự phụ thuộc vào thao tác thủ công.
Thiết kế ổn định và bền bỉ: Trục vít 38CrMoAlA + đầu khuôn 5 crom niken molypden, phù hợp cho sản xuất liên tục cường độ cao.
Thân thiện với môi trường và tiết kiệm năng lượng: hệ thống tái chế tự động vật liệu thừa giúp giảm thiểu thất thoát vật liệu; biến tần giúp tiết kiệm 20% năng lượng.
IV. Các trường hợp áp dụng
Thiết bị này được sử dụng rộng rãi trong quá trình cán màng hai mặt các vật liệu như túi dệt nhựa, túi van, vải công nghiệp, v.v., đặc biệt là đối với các doanh nghiệp sản xuất bao bì, vật liệu xây dựng và vật liệu thân thiện với môi trường có yêu cầu khắt khe về độ đồng đều của quá trình cán màng và hiệu quả sản xuất.

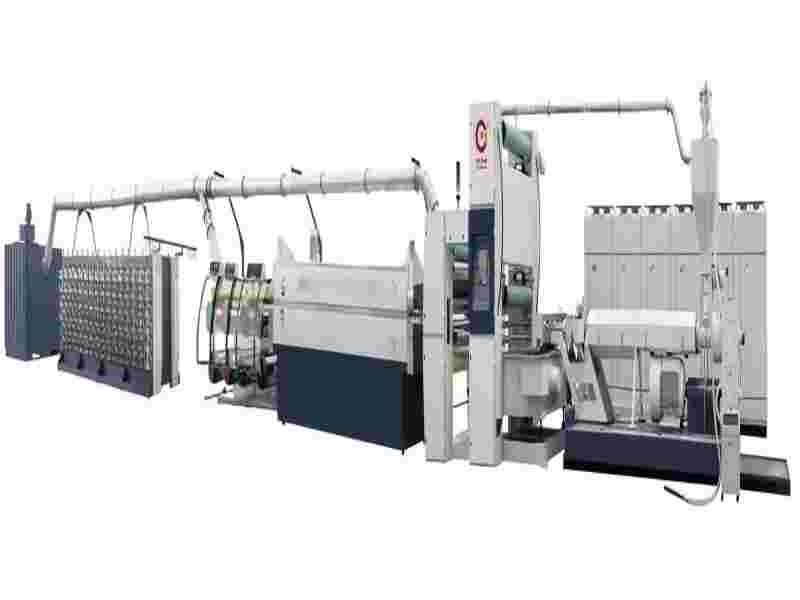

Máy kéo sợi nhựa đùn GCPL-G130X33-1800 là dây chuyền sản xuất tự động hiệu suất cao được thiết kế cho nguyên liệu polypropylene (PP).

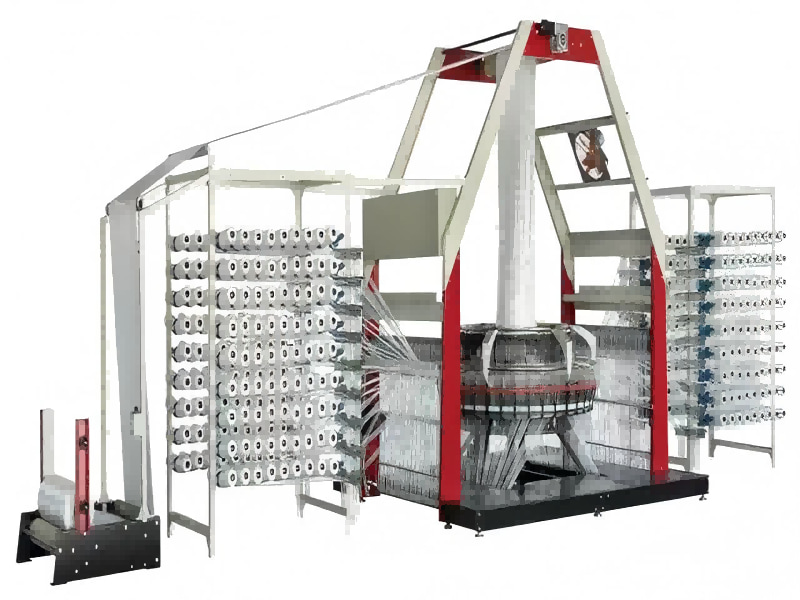

Máy dệt tròn GC-850-6S là thiết bị dệt tròn tự động hoàn toàn hiệu quả và đa năng, được thiết kế cho các loại vải phẳng đôi mật độ cao.
Máy cán màng nhựa đùn hai máy chủ GC90-FMS800 được thiết kế đặc biệt cho quy trình cán màng túi van.

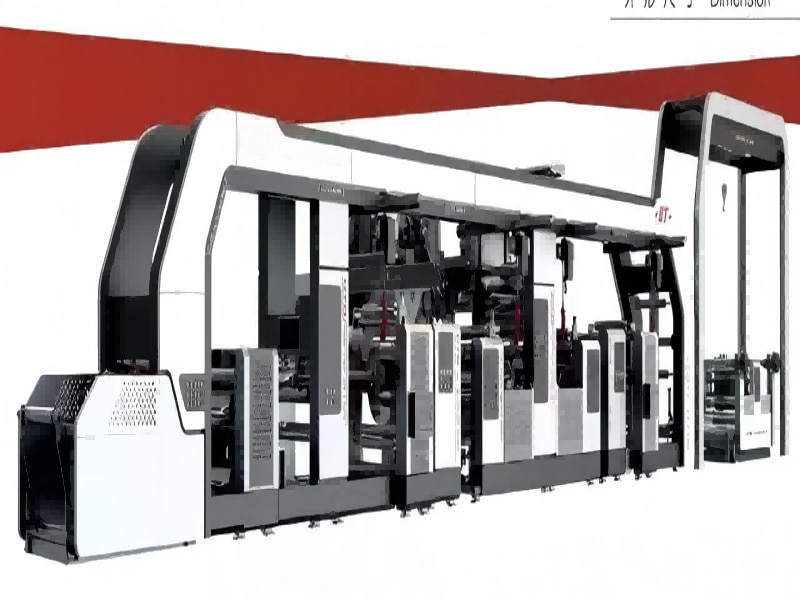

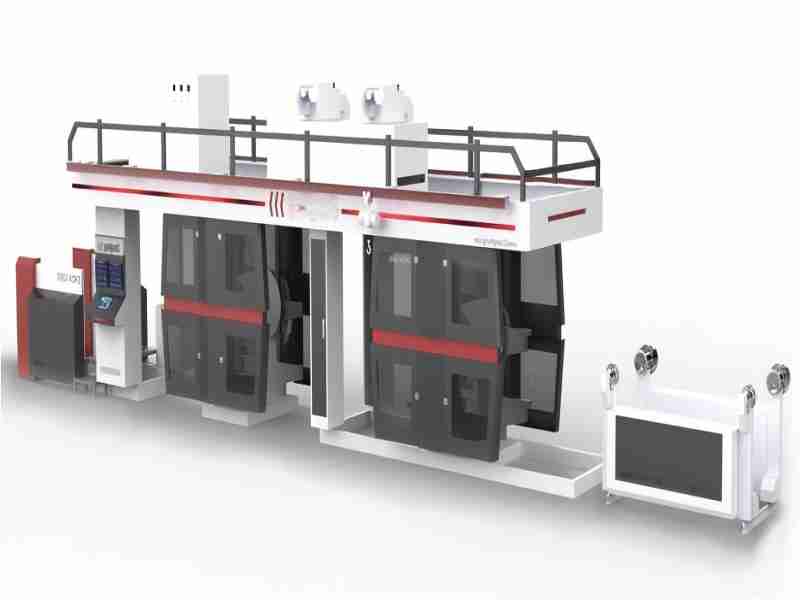

Trong ngành công nghiệp in ấn hiện đại, thiết bị in ấn hiệu quả và chính xác là chìa khóa để đảm bảo chất lượng và hiệu quả sản xuất.

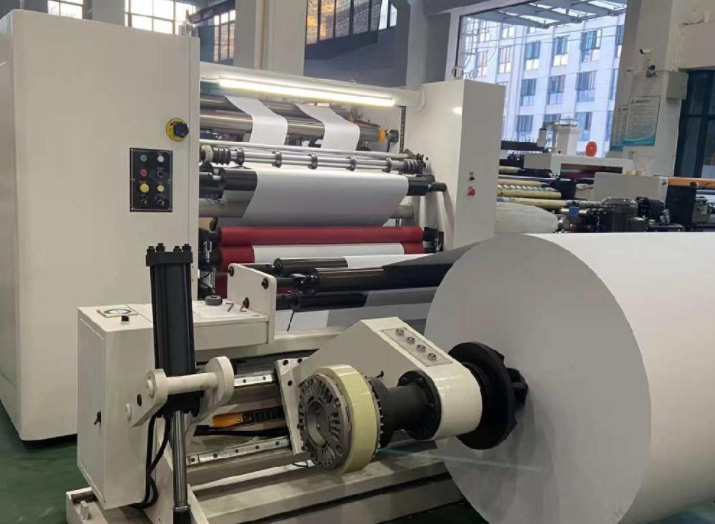

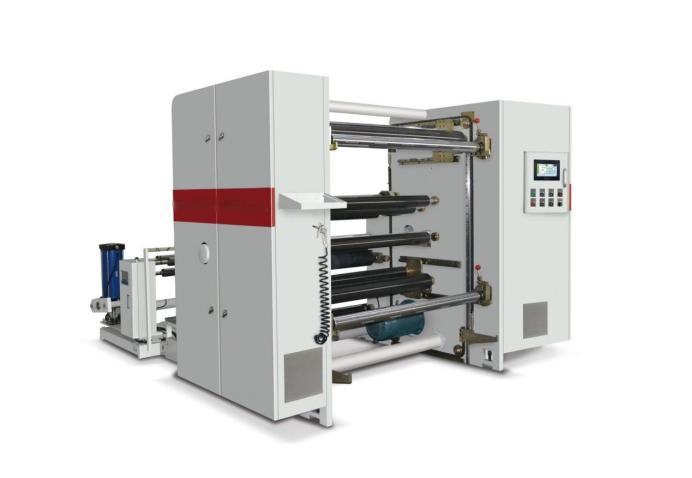

Trong ngành in ấn và bao bì, việc cắt xẻ hiệu quả và cuộn lại ổn định là những khâu cốt lõi để nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

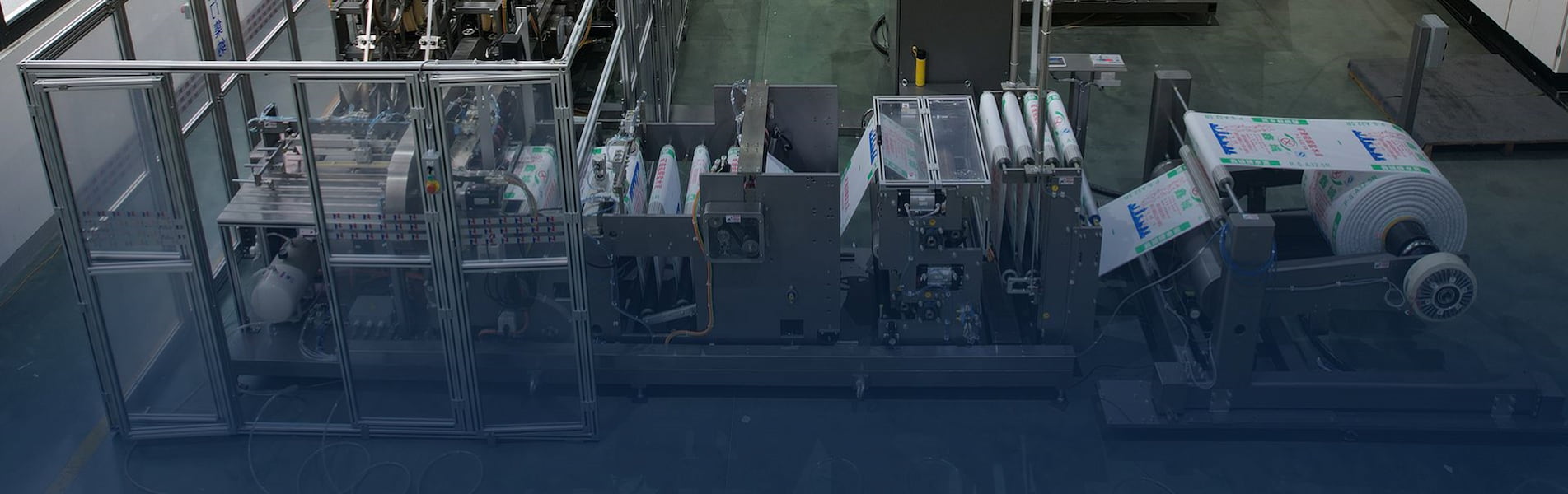

Trong ngành công nghiệp bao bì, túi van dệt bằng nhựa được sử dụng rộng rãi trong ngành xi măng, hóa chất, ngũ cốc và các lĩnh vực khác nhờ độ bền, khả năng chịu tải cao và đặc tính thân thiện với môi trường.
Trong lĩnh vực sản xuất bao bì, việc kiểm soát ca làm việc chính xác và công nghệ cuộn ổn định là yếu tố cốt lõi để đảm bảo chất lượng tạo hình túi.

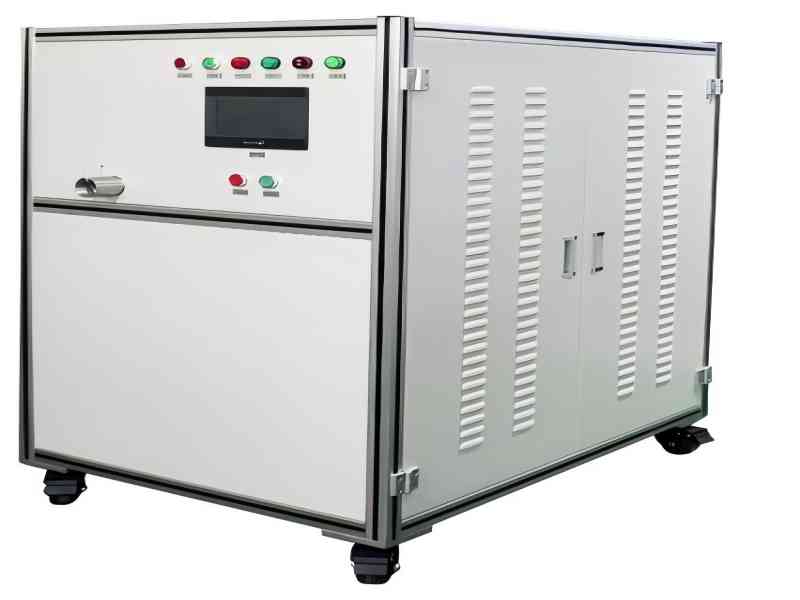

Máy kiểm tra lưu lượng khí túi dệt Gachn GC-346-4 là thiết bị kiểm tra độ chính xác cao được thiết kế cho ngành công nghiệp túi đóng gói, tích hợp các chức năng kiểm tra độ thấm khí, khả năng chịu áp suất và lưu lượng.
