Dây chuyền kéo giãn ép đùn băng nhựa

Dây chuyền kéo giãn ép đùn băng nhựa

Máy kéo sợi nhựa GCPL-G130X33-1800 là dây chuyền sản xuất tự động hiệu suất cao được thiết kế cho nguyên liệu polypropylene (PP). Máy tích hợp điều khiển thông minh, ép đùn hiệu quả và tạo hình chính xác. Máy phù hợp cho sản xuất dây nhựa dẹt độ chính xác cao, dây đai bện và các sản phẩm khác. Thiết bị sử dụng công nghệ tiên tiến quốc tế và được trang bị các linh kiện cốt lõi của nhiều thương hiệu để đảm bảo sự ổn định sản xuất và chất lượng sản phẩm. Đây là sự lựa chọn lý tưởng cho ngành công nghiệp kéo sợi nhựa.

Lợi thế cốt lõi

Điều khiển tự động hóa thông minh

Hệ thống điều khiển chính: Bộ điều khiển lập trình PLC Delta Đài Loan, hỗ trợ điều chỉnh tốc độ đồng bộ cho toàn bộ dây chuyền, khởi động và dừng bằng một nút bấm, giao diện vận hành được trang bị màn hình cảm ứng Kunlun Tongtai (KLTT), trực quan và dễ sử dụng.

Kiểm soát nhiệt độ chính xác: Đồng hồ đo nhiệt độ kỹ thuật số PID Fuji Nhật Bản, độ chính xác ±1℃, điều khiển nhiệt 7 vùng, đảm bảo làm tan chảy vật liệu đồng đều.

Nhiều lớp bảo vệ an toàn: bảo vệ quá tải máy chủ, tắt máy khi có cảnh báo quá áp tại khu vực thay lưới lọc, bảo vệ nối đất nguồn ba pha, đảm bảo an toàn sản xuất tối đa.

Hiệu suất sản xuất hiệu quả

Thiết kế trục vít: Trục vít 38CrMoALA cường độ cao φ130mm, tỷ lệ chiều dài/đường kính 33:1, công suất ép đùn tối đa 500kg/h, tốc độ điều chỉnh 20-100 vòng/phút, thích hợp cho sản xuất hỗn hợp vật liệu mới và hạt màu.

Bộ thay lưới sàng tự động: bộ thay lưới sàng tự động băng tải kép (100+200 mắt lưới), hỗ trợ sản xuất liên tục và giảm thời gian ngừng hoạt động.

Đầu khuôn dập chính xác: Đầu khuôn dập xoắn ốc với móc gia nhiệt bên trong 1800mm, khe hở mép màng có thể điều chỉnh từ 0.3-0.6mm, chiều rộng màng 1680mm, đáp ứng nhu cầu sản phẩm đa dạng.

Thiết kế cấu trúc mô-đun

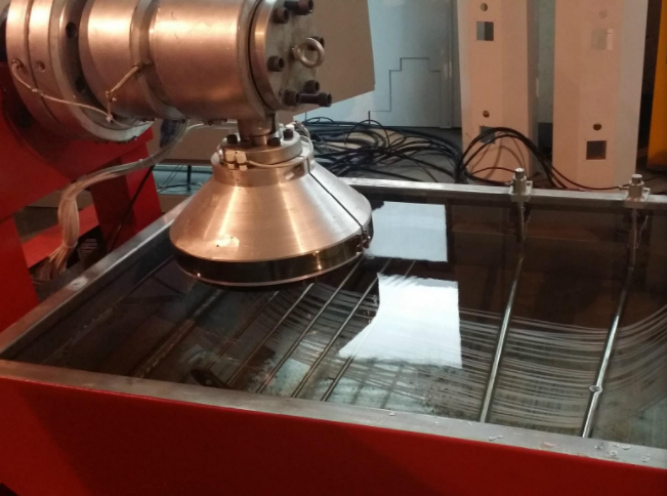

Hệ thống làm mát: bình chứa nước làm mát bằng thép không gỉ, dung tích 1,2m³, nhiệt độ nước có thể điều chỉnh từ 30-60℃, tạo hình nhanh.

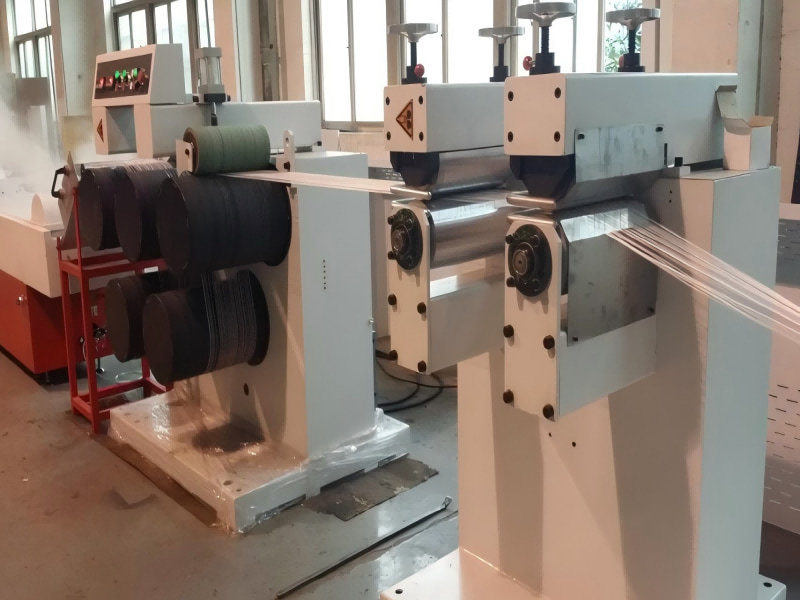

Kéo giãn và tạo hình: Máy kéo giãn và tạo hình 4 trục lăn được trang bị bộ giảm tốc Nord của Đức, tốc độ dây chuyền 80-400m/phút, bề mặt trục lăn được mạ crom cứng, chống mài mòn và dễ vệ sinh.

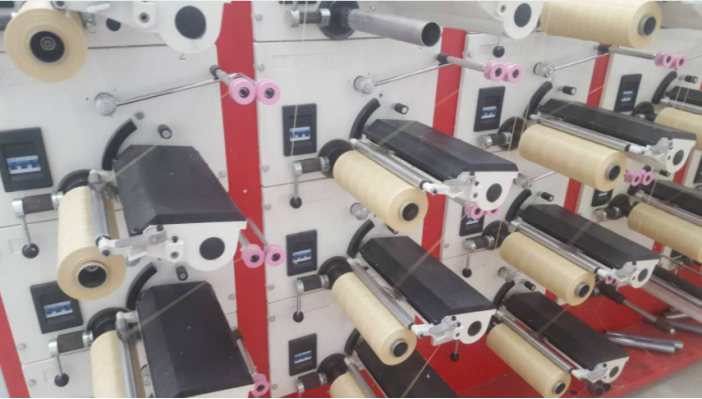

Hiệu suất cuộn dây cao: Máy cuộn dây biến tần 30 trục chính, tốc độ cuộn dây tối đa 450m/phút, hỗ trợ cuộn dây đường kính 160mm, thay cuộn dây tự động.

bảo vệ môi trường và tiết kiệm năng lượng

Hệ thống nghiền và tái chế dây phế liệu: Công suất xử lý 20kg/giờ, trang bị quạt công suất cao 15kW, giúp tái chế dây phế liệu và giảm thiểu thất thoát nguyên liệu.

Toàn bộ máy sử dụng hệ thống dây dẫn kiểu cầu, gọn gàng và an toàn, với thiết kế tối ưu hóa tiêu thụ năng lượng, công suất hoạt động thực tế khoảng 320kW.

Thông số kỹ thuật

Thương hiệu linh kiện cốt lõi

Hệ thống điều khiển: PLC Delta Đài Loan, màn hình cảm ứng Kunlun Tongtai

Các linh kiện điện: Máy cắt mạch, công tắc tơ, rơle hiệu Schneider của Pháp.

Hệ thống truyền động: Biến tần Inovance Trung Quốc, động cơ chính Siemens Beide (160kW)

Thiết bị điều khiển nhiệt độ: Đồng hồ đo nhiệt độ PID Fuji Nhật Bản

Các bộ phận cơ khí: Bộ giảm tốc Nord của Đức, vòng bi NSK, con lăn mạ crom cứng.

Các trường hợp áp dụng

Loại nguyên liệu thô: hạt nhựa PP mới, hỗn hợp masterbatch

Loại sản phẩm: dây nhựa dẹt, dây đai dệt, vật liệu đóng gói, v.v.

Ứng dụng công nghiệp: sản xuất túi dệt, vải địa kỹ thuật, màng phủ nông nghiệp, dây đai đóng gói công nghiệp.

Yêu cầu cài đặt và hỗ trợ

Nguồn điện: hệ thống ba pha năm dây, cáp lõi đồng, thông số kỹ thuật:

Vật chủ: 185mm²×3 + 150mm²×1 + 90mm²×1

Máy nén khí: 16mm²×3 + 2.5mm²×1

Lưu thông nước: 50mm²×3 + 35mm²×1 + 2.5mm²×1

Nguồn khí: lưu lượng khí cung cấp ≥0,6 m³/phút, dao động áp suất ±1 Ba

Nguồn nước: lưu lượng nước ≥0,1 m³/phút, áp suất nước 3-5 Bar, độ pH 7,0-7,8
